die Technik der Doerffel Sternwarte
Montierung & Haupt Teleskope:

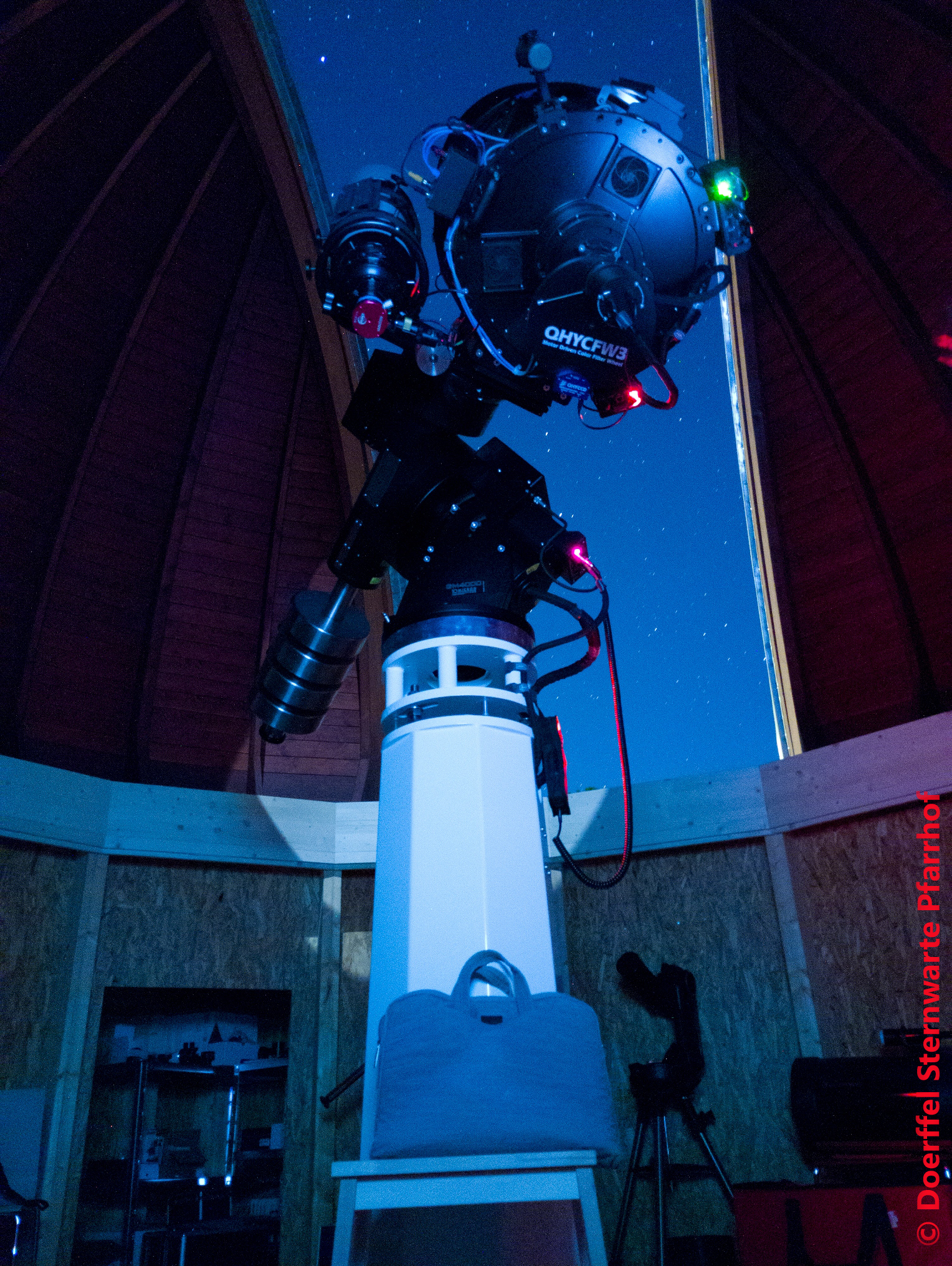

• Montierung: 10Micron GM 4000 HPS
Parallaktische Montierung deutscher Typ
| Gewicht (ohne Zubehör) |
ca. 125 kg |
| Instrumentenlast max. Tragkraft |
150Kg |
| Gegengewichtsstange |
60 mm Durchmesser, Edelstahl, Gewicht 13 kg |
| Azimut Feineinstellungsbereich |
+/− 10° |
| Breitengradbereich |
20° – 70° |
| Achsen Durchmesser Rektaszension / Deklination |
85mm / 80mm (legierter Stahl) |
| Schneckenrad Rektaszension (Zähne / Durchmesser / Werkstoff) |
430 Zähne / 330 mm Durchmesser / B14 Bronze |
| Schneckenrad Deklination (Zähne / Durchmesser / Werkstoff) |
315 Zähne / 244 mm Durchmesser / B14 Bronze |
| Schnecken Durchmesser |
32mm, vergüteter legierter Stahl, gerieben und geläppt |
| Motoren |
2 Achsen AC Servo bürstenlos |
| Stromversorgung |
24 V DC |
| Strombedarf |
~ 1,5 A Nachführung ~ 5 A max. Geschwindigkeit ~ 6 A Peak |
| GoTo Geschwindigkeit |
Einstellbar von 2°/s bis 8°/s |

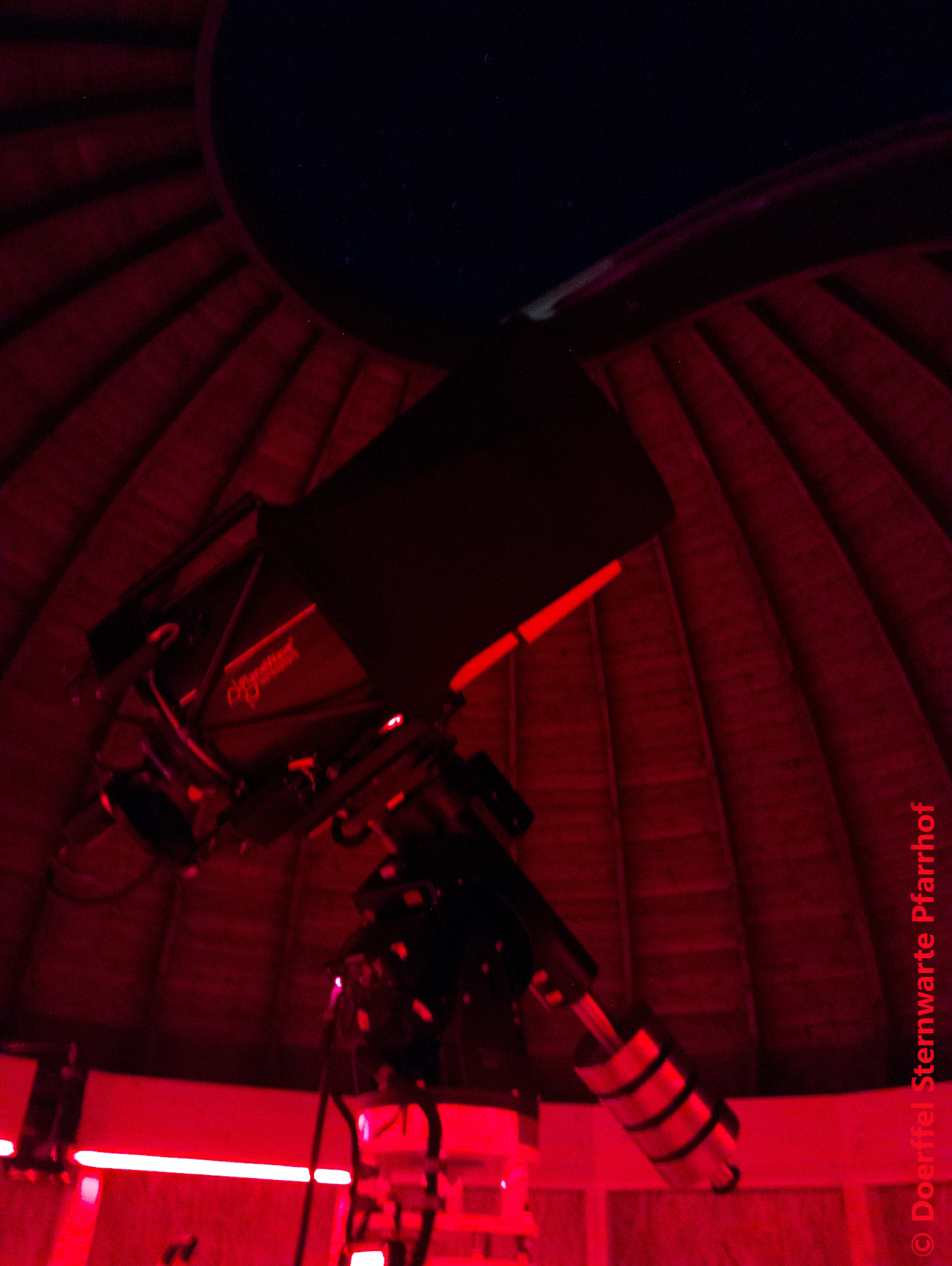

• PlaneWave CDK17 - 17inch f/6,8 Astrograph (Hannelore)
• Einsatzgebiet: ausschließlich DeepSky Fotografie
Das 17inch Dall Kirkham Teleskop mit Korrektor besitzt ein völlig planes Bildfeld von 70 mm Durchmesser ohne Koma,
ohne Astigmatismus und ohne Bildfeldkrümmung. 432 mm Öffnung, 2939 mm Brennweite, Öffnungsverhältnis 1:6,8
| Optische Bauart |
Corrected Dall-Kirkham (CDK) |
| Öffnung |
432 mm (17inch) |
| Brennweite |
2.939 mm |
| Öffnungsverhältnis |
f/6,8 |
| Bildfeld |
70 mm |
| Backfokus |
260 mm (10.24 inch) hinter der Montagefläche, 184 mm (7.24 inch) hinter der Fokussiereinheit |
| Obstruktion |
23,7 % (Fläche), 48,6 % (Durchmesser) |
| Substrat |
Quarzglas |
| Verspiegelung |
96 % Reflektivität |
| Korrektor |
2 Elemente, mehrfachvergütet |
| Baulänge |
1067 mm |
| Tubusgewicht |
48 kg |
• TEC APO 160 f/7 Fluorit Apochromat Fluorit (Hans)
• Einsatzgebiet: visuelle Beobachtung für Sonnensystem / DeepSky / Astro-Fotografie
| Optische Bauart |
Apochromatischer Refraktor |
| Teleskopöffnung |
160mm (6.3inch) |
| Brennweite |
1120 mm |
| Öffnungsverhältnis |
f/7 |
| Abbildungsmaßstab |
3.1 Bogenminuten / mm |
| Backfokus |
180mm (7inch) |
| Tubusgröße (max) |
163 mm (6.42inch) |
| Tubuslänge |
1000 mm |
| Tubusgewicht |
12 kg |
• Sonnenteleskop LUNT ST 130/910 LS130MT Ha B3400 (Heinrich)
• Einsatzgebiet: H-Alpha Sonnenbeobachtung
| Typ |
Refraktor |
| Linsendesign |
Triplet |
| Bauart |
Solar H-Alpha |
| Öffnung (mm) |
130 |
| Brennweite (mm) |
910 |
| Öffnungsverhältnis |
f/7 |
| Auflösungsvermögen (Bogensekunden) |
1,06 |
| Lichtsammelvermögen (-fach einer 7mm Pupille) |
340 |
| Max. sinnvolle Vergrößerung (-fach) |
260x |
| Tubusgewicht (kg) |
12 |
| Tubuslänge (mm) |
950 |
| Transportlänge (mm) |
750 |
| Vergütung |
FMC |
| Double Stack |
ja |
| Blocking Filter (mm) |
34 |
| Filtersystem |
H-Alpha |
| Halbwertsbreite |
<0,5 Angström |
• Refraktor - Teleskop Carl Zeiss Jena AS 100/1000
• Einsatzgebiet: Solarsystem - liefert gestochen scharfe, kontrastreiche Bilder mit minimalen Farbfehlern
– ideal für präzise Sonne-, Mond-, Planeten- und Deep-Sky Beobachtungen
| Öffnung |
100mm (4inch) |
| Linsendesign |
AS-Optik (Aplanat-Superachromat) |
| Brennweite |
1000mm |
| Zubehör |
Carl Zeiss Jena Okularrevolver, diverse Carl Zeiss Jena Okulare, Filter |
| Öffnungsverhältnis |
f/10 |
• Maksutov-Cassegrain-Teleskop Carl Zeiss Jena Meniscas 180/1800
• Einsatzgebiet: Solarsystem - farbfehlerfreie Abbildung und hoher Kontrast
– ideal für präzise Mond-, Planeten- und Deep-Sky Beobachtungen
| Öffnung |
180mm (7inch) |
| Brennweite |
1800mm |
| Gewicht |
15KG |
| Öffnungsverhältnis |
f/10 |
• Refraktor-Teleskop Carl Zeiss Jena C 63/840 Telementor
• Einsatzgebiet: Solarsystem - liefert gestochen scharfe, kontrastreiche Bilder mit minimalen Farbfehlern
– ideal für präzise Sonne-, Mond-, Planeten Beobachtungen
| Öffnung |
63mm (2,5 inch) |
| Linsendesign |
Achromat |
| Brennweite |
840mm |
| Gewicht |
3KG |
| Länge |
60 cm |
| Grenzgröße |
11,5 Magnitude |
| Auflösungsvermögen |
1,8" |
| Öffnungsverhältnis |
f/13 |
• Reflektor - Schmid-Cassegrain-Teleskop MEADE 254 / 2500 (Gerhard)
• Einsatzgebiet: Solarsystem / DeepSky - liefert gestochen scharfe, kontrastreiche Bilder
– ideal für präzise Sonne-, Mond-, Planeten Beobachtungen
• Dies ist eine Spende des Sternfreundes Gerhard Walther aus dem Raum Mühltal seit 15.06.2025 und gebührt besonderem Dank!
Leider ist nur das Teleskop selbst verwendbar, die Gabelmontierung zeigt leider einen nicht behebaren Schaden im Bereich der Encoder.
• Aus diesem Grund wird das SC-Teleskop zukünftig über eine Vixen Schiene auf eine Extra Parallaktische Montierung montiert und
dann der Öffentlichkeit als Beobachtungsinstrument in der Sternwarte zur Verfügung stehen.
• Weiterhin zum Teleskop sind diverse hochwertige MEADE Okulare, Adapter und Filter dazu gewesen, welche wir sehr gut hier mit verwenden können.
| Typ |
Reflektor |
| Bauart |
Schmidt-Cassegrain |
| Öffnung (mm) |
254 |
| Brennweite (mm) |
2500 |
| Öffnungsverhältnis |
f/9,8 |
| Auflösungsvermögen (Bogensekunden) |
0,45 |
| Grenzgrösse (mag) |
13,8m |
| Max. sinnvolle Vergroesserung (-fach) |
510 |
| Vergütung |
UHTC |
| Tubuskonstruktion |
Volltubus |
| Hauptspiegel Durchmesser (mm) |
263,5 |
| Korrekturplatte Material |
Floatglas |
| Hauptspiegel Material |
Pyrex Glas |
| Fangspiegel Material |
Pyrex Glas |
|
Anschluss (okularseitig)
|
2 Zoll |

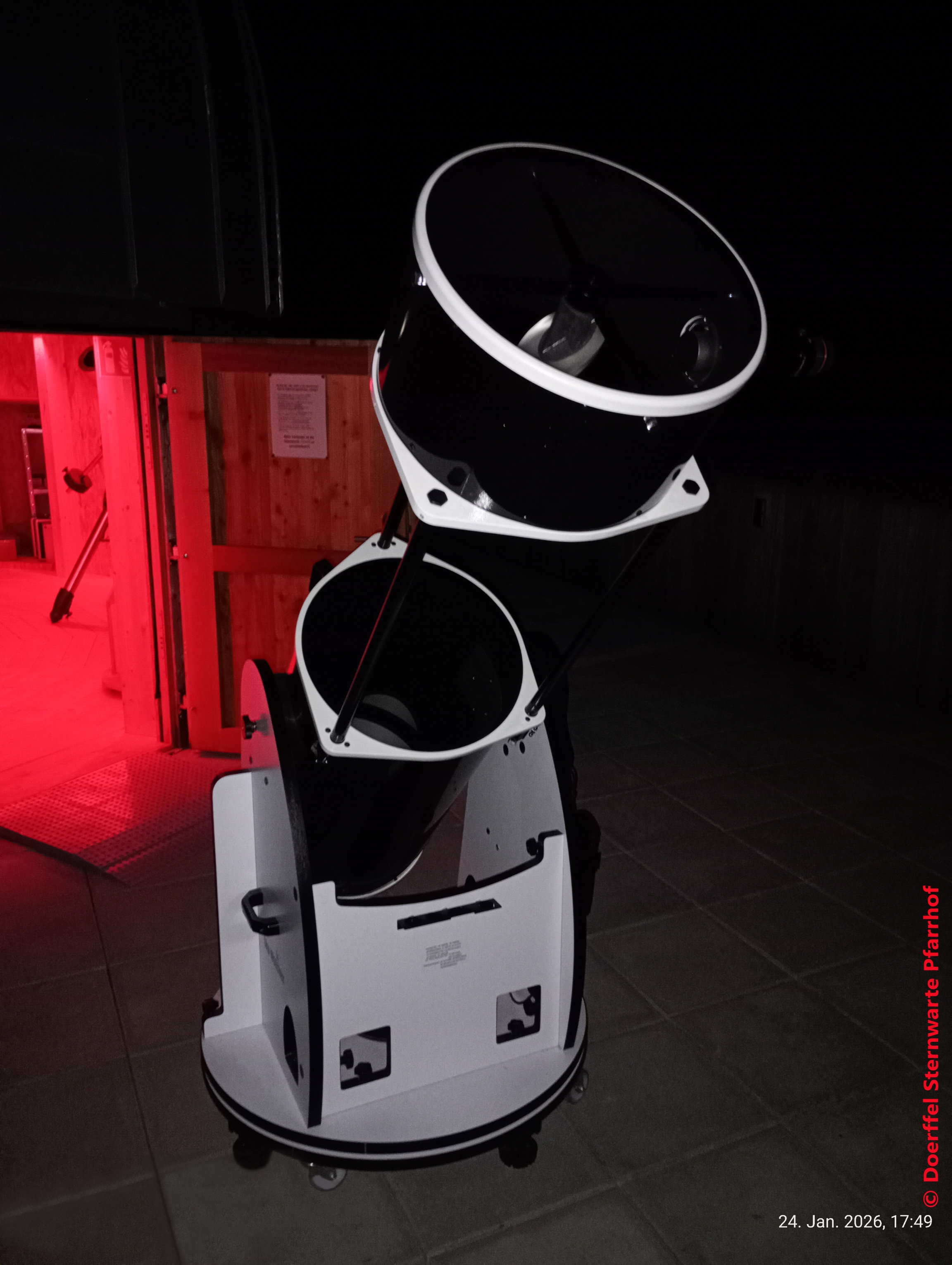

• Reflektor - Skywatcher Skyliner 400P SynScan GoTo Teleskop 400 / 1800 (BERND)
• First Light war am 24.01.2026 ~ 17:30 Uhr - beobachtet wurde der Mond ca. 1/4 bei relativ starker Bewölkung
• Einsatzgebiet: Solarsystem / DeepSky - liefert gestochen scharfe, kontrastreiche Bilder - ideal für präszise Mond-, Planeten- und DeepSky Beobachtungen
• Dies ist ein ganz großzügiger Kauf der Doerffel Sternfreunde Bernd H. / S.M. und ein kleinerer Anteil von R.S. -
gebraucht erworben aus dem Raum Bamberg am 22.01.2026.
• Dieses Teleskop wird der Öffentlichkeit als Beobachtungsinstrument in der Sternwarte zur Verfügung stehen und einen Eindruck geben, was mit dem 17inch CDK
theoretisch bei visueller Beobachtung möglich ist.
(eingebaute Encoder erlauben die manuelle Verstellung, ohne dass der Computer die Orientierung verliert durch die manuelle Verstellung wird ein lautloser Betrieb möglich)
• Weiterhin zum Teleskop sind diverse hochwertige 100°Okulare, Adapter, Filter und Flatbox dazu gewesen, welche wir sehr gut mit verwenden können.
| Typ |
Newton-Spiegelteleskop mit parabolischem Hauptspiegel |
| Design: |
FlexTube (Gitterrohr) – einschiebbarer Tubus für besseren Transport |
| Öffnung (mm) |
406 (16 Zoll) |
| Brennweite (mm) |
1800 |
| Öffnungsverhältnis |
f / 4,4 (1800 mm Brennweite) = 34,5 % mehr Licht als bei 355 mm Öffnung
|
| Auflösungsvermögen in (Bogensekunden) |
0,28 |
| Grenzgrösse (mag) visuell |
ca. 15,8 |
| Max. sinnvolle Vergroesserung (-fach) |
812x |
| Tubuskonstruktion |
Gitterrohr |
| Durchmesser in mm |
540 |
| Länge in mm |
1685 |
| Hauptspiegel Durchmesser (mm) |
parabolisch - 406 (16Zoll) |
| Hauptspiegel Material |
Pyrex |
| Stromversorgung |
12V DC (ca. 5A benötigt) |
| Montierung |
Alt-azimutale GoTo-Montierung (Rockerbox) mit leistungsstarken und leisen Servomotore |
| Steuerung |
SynScan Handbox mit über 42.900 Objekten; "Freedom-Find" Dual-Encoder |
| OKularauszug |
2" Crayford-Auszug mit Reduzierung auch für 1,25" Okulare |
| Gewicht des Tubus |
~30 Kg |
| Gewicht der Rockerbox |
~55 Kg |
| Kalibrierung |
Einfache Ausrichtung an 2 Sternen |
| Besonderheiten |
• T2 Anschluss für Spiegelreflex Kameras - für Mond/Planetenfotografie
• manuelle Verstellung möglich, ohne die GoTo-Ausrichtung zu verlieren |
"BIG BERND"
|
